Schnitthöhenverstellung

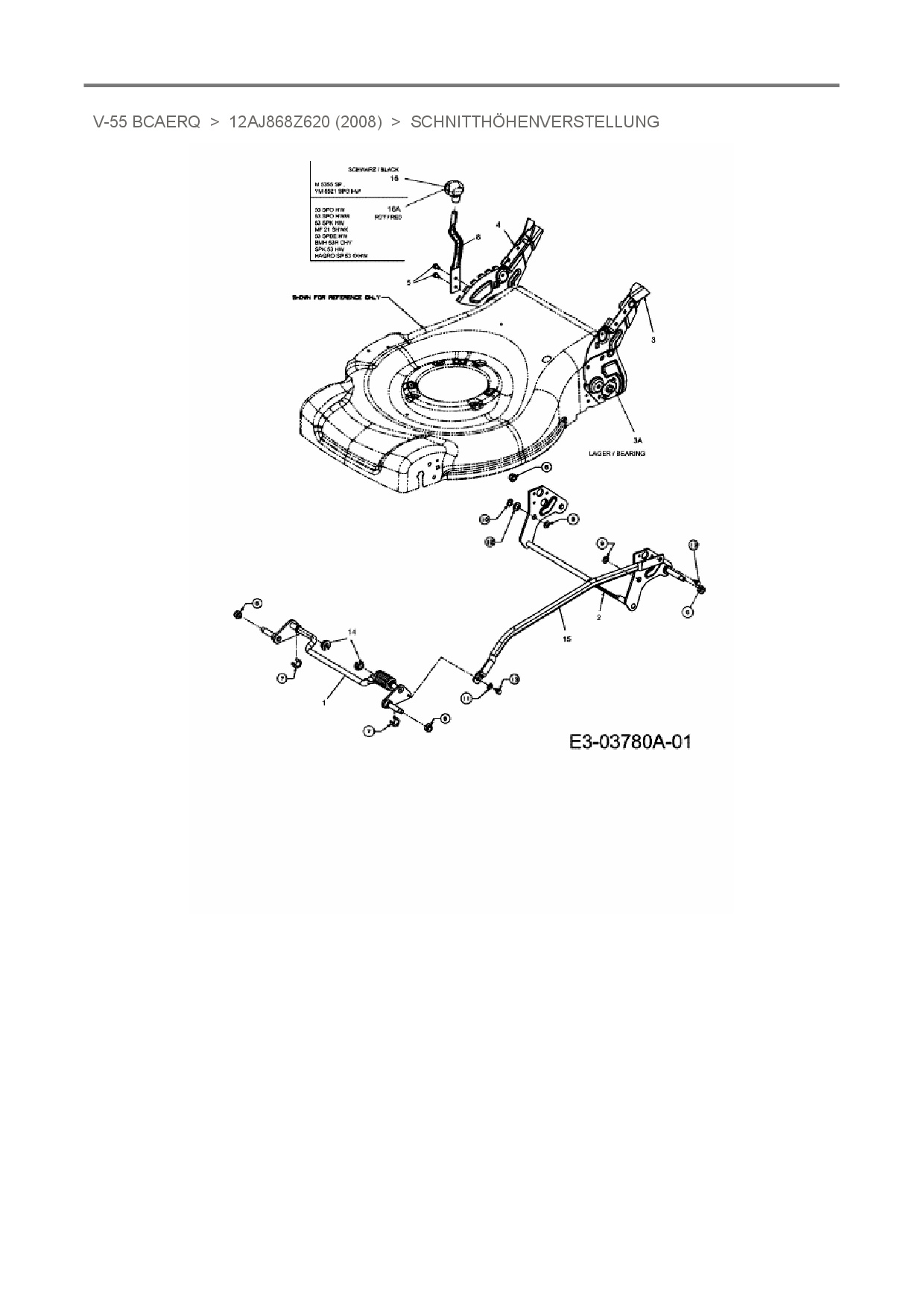

Zeichnung für Variolux Motormäher mit Antrieb V-55 BCAERQ mit der Geräte-Artikelnr. 12AJ868Z620 ab Baujahr 2008:

Zeichnung Schnitthöhenverstellung

Die Ersatzteil-Zeichnung für Motormäher mit Antrieb Variolux V-55 BCAERQ als Download:
Download Ersatzteil-Zeichnung Variolux V-55 BCAERQ Zeichnung Schnitthöhenverstellung (PDF-Format)
Download Ersatzteil-Zeichnung Variolux V-55 BCAERQ Zeichnung Schnitthöhenverstellung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher mit Antrieb Variolux V-55 BCAERQ aus der Zeichnung Schnitthöhenverstellung:
Standard
20 40 60 80
Artikel 1 - 17 von 17
VORDERACHSE VST HIGH WHEEL 800 für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 1
59,88 € *
Lieferzeit: 2 - 10 Werktage
HINTERACHSE VST 800 HIGH WHL für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 2
57,48 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRACKETTE VST LI HW 800 EX für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 3
22,88 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRACKETTE VST RE HW 800 EX für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 4
21,88 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHSCHRAUBEM6x112MM für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 5
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT MUTTER M10X1.25 DIN 985-8 für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 6
4,88 € *
Lieferzeit: 2 - 10 Werktage
ACHSENKLEMMRING.500ID x.500LG für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLHEBEL HIGH WHEEL für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 8
11,88 € *
Lieferzeit: 2 - 10 Werktage
DRUCKSCHEIBE .375x.700x.030 für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
WELLENSCHEIBE .510 x.750 x.17 für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 10
4,88 € *
Lieferzeit: 2 - 10 Werktage
WELLENSCHEIBE .390x.625x.016 für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 11
11,08 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .531 x.875 x.060 für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 12
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHULTERSCHR 1/4-20 0.50 für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER .500ID GESCHLITZT für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 14
15,88 € *
Lieferzeit: 2 - 10 Werktage
VERBINDUNGSSTANGE ZENTR VERST für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 15
18,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF FÜR HÖHENVERSTELLHEBEL für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 16
9,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF FÜR HÖHENVERSTELLHEBEL für Variolux Motormäher mit Antrieb V-55 BCAERQ # Pos. Nr. 16A
7,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 17 von 17
